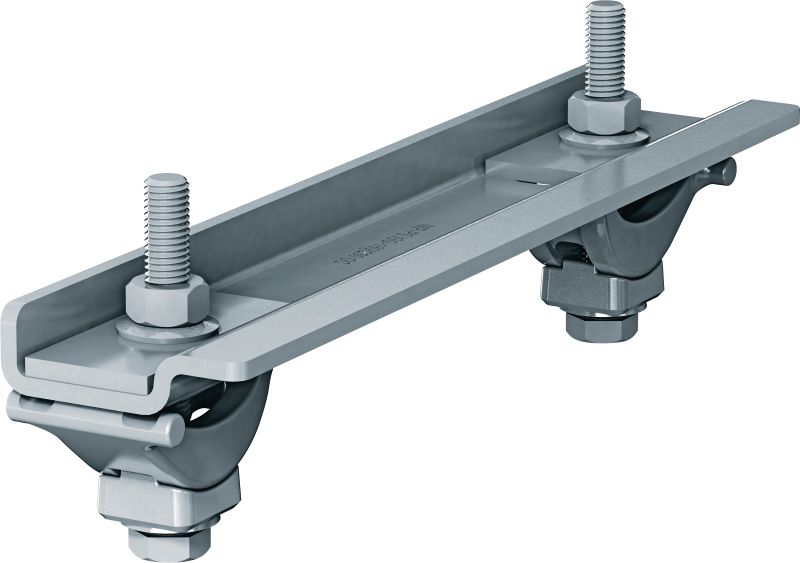

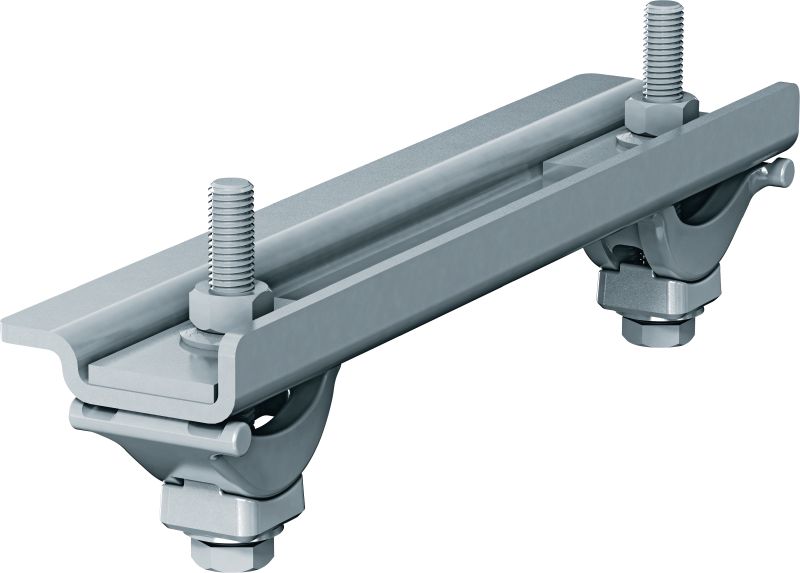

Jauge de connecteur coulissant de poutre MP-PS

Connecteurs de poutre pour la fixation de sabots de tubage MP-PS sur des poutres en acier

Résistance au feu (Oui/Non): Non
Résistance aux températures: -20 - 300 °C
Composition du matériau: Clips-étau (griffe de fixation + calotte) : fonte selon DIN EN1562, Platine : S280GD selon EN10346, Rondelle rectangulaire : S235JR – Yield280 selon HN 707, Boulons : classe F 8.8 selon ISO 898-1, Écrous : classe 8 selon ISO 898-2, Rondelle de maintien : C60E selon EN10132-3

Les clients ont également cherché Connecteur rail ou installation.

Choisir les options

Taille du pack

4 pce(s)

Options

Quantité

Kits

Total Pièces

Vous ne pouvez pas voir les prix de votre entreprise

Connectez-vous pour voir les prix de votre entreprise.

Prix net HT

À partir de 610,33 EUR

Données techniques

Résistance au feu (Oui/Non)

Non

Résistance aux températures

-20 - 300 °C

Composition du matériau

Clips-étau (griffe de fixation + calotte) : fonte selon DIN EN1562, Platine : S280GD selon EN10346, Rondelle rectangulaire : S235JR – Yield280 selon HN 707, Boulons : classe F 8.8 selon ISO 898-1, Écrous : classe 8 selon ISO 898-2, Rondelle de maintien : C60E selon EN10132-3

Épaisseur du matériau

Toutes pièces en tôle : 5 mm

Finition de surface

Clips-étaux et rondelle rectangulaire : DIN EN ISO 1461, platine : ZM300, boulons/écrous : ISO 10684, rondelles de maintien : ISO 10683, rondelle cylindrique : acier inoxydable

Acier inoxydable

Non

Conditions environnementales

En extérieur, pollution faible à modérée (C3 / C4 - bas)

Type de matériau support

Support modulaire

Taille de la clé

19 mm

Épaisseur de la poutre en acier

3 - 36 mm

Épaisseur min. de la poutre en acier

3 mm

Épaisseur min. de la poutre en acier (conversion pouce fractionnaire)

1/8 po

Épaisseur max. de la poutre en acier

36 mm

Épaisseur max. de la poutre en acier (conversion pouce fractionnaire)

1-7/16 po

Documents

Caractéristiques et applications

Caractéristiques

Installation plus simple – méthode facile à régler et à réajuster pour le montage de sabots de tubage sur des poutres en acier
Chantiers plus sûrs – fonction de serrage pour éviter le soudage et le forage
Fait partie du système de sabot de tubage MP – une solution réglable pour pratiquement toutes les largeurs de poutres en acier
Forme mince – permet un meilleur accès lorsque l'isolation de la tuyauterie chaude doit être enroulée autour du sabot de tubage
Adapté au montage debout, suspendu et horizontal ou vertical contre des colonnes de poutres en I

Applications

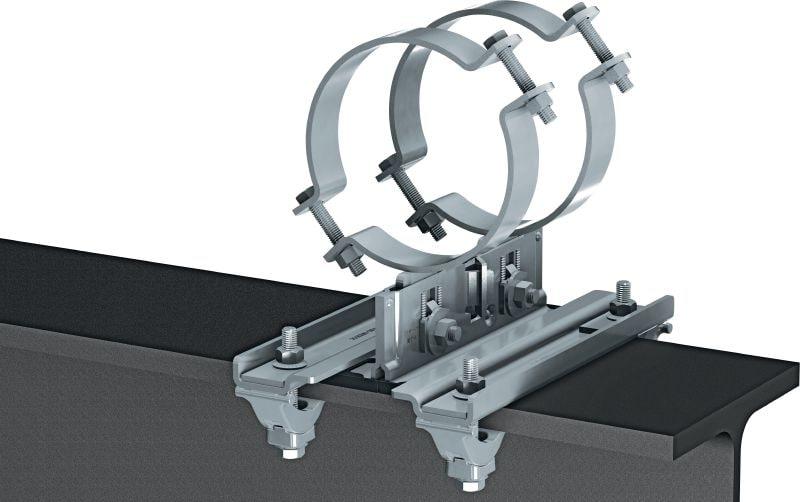

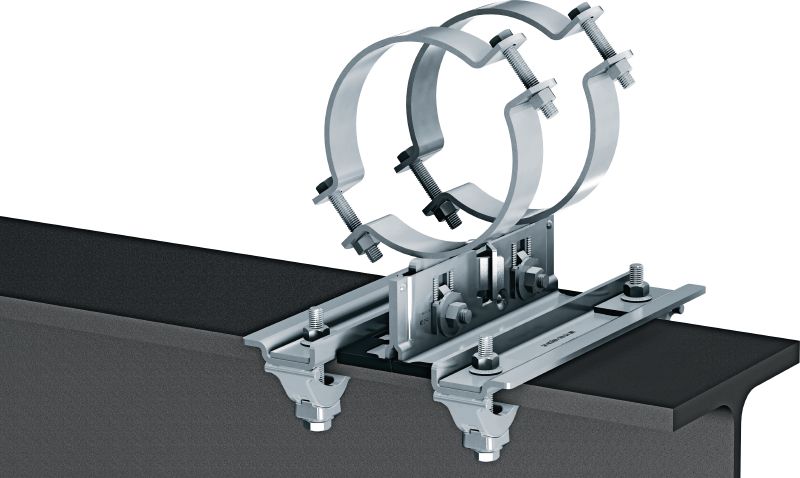

Fixation de sabots de tubage MP-PS utilisés comme glissière ou guide sur des poutres en acier
Recommandé pour l'utilisation à l'intérieur ou à l'extérieur avec une pollution faible à modérée (C3)

Pour les informations relatives à l'approbation ou au certificat, veuillez consulter les articles individuels.
