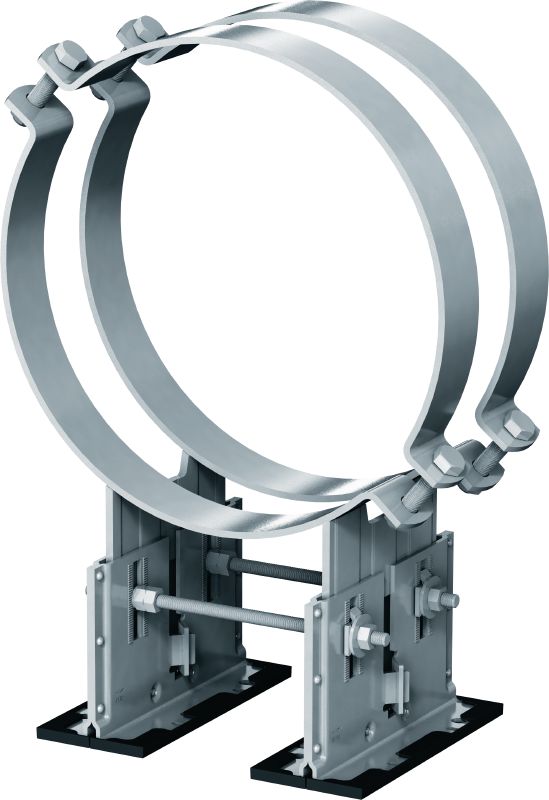

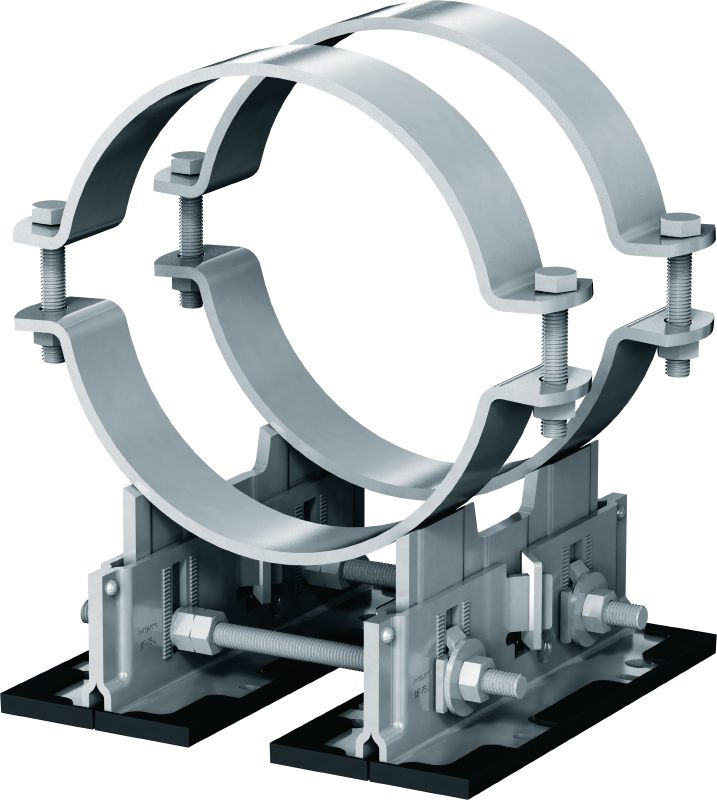

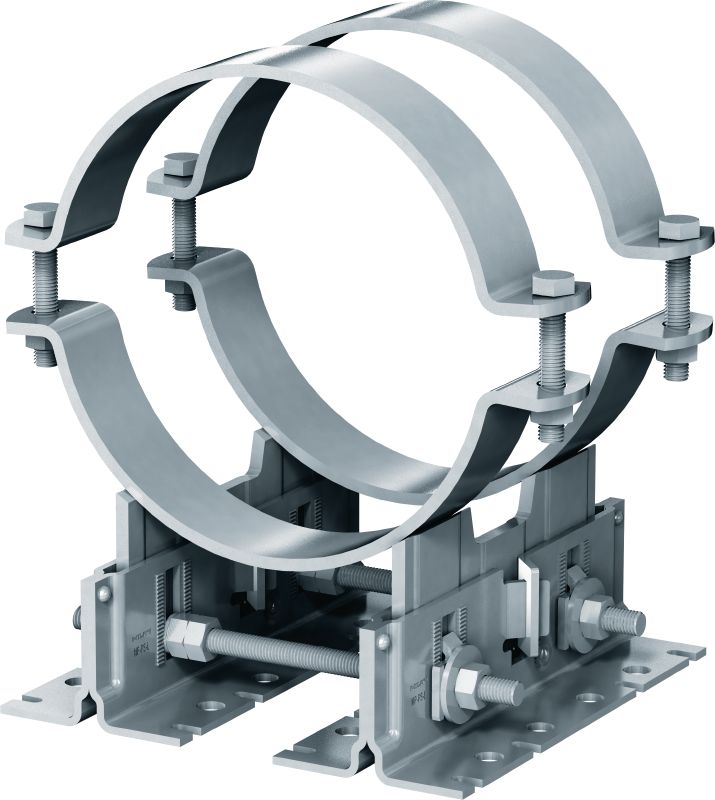

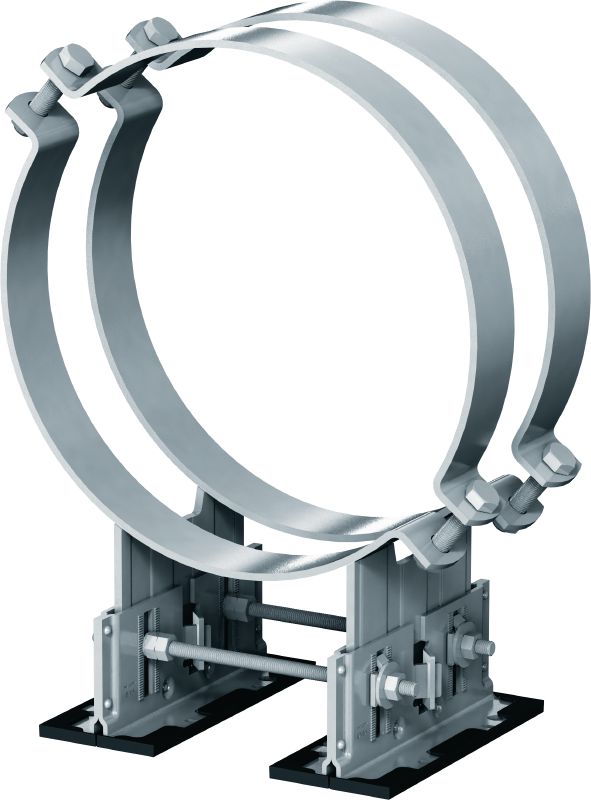

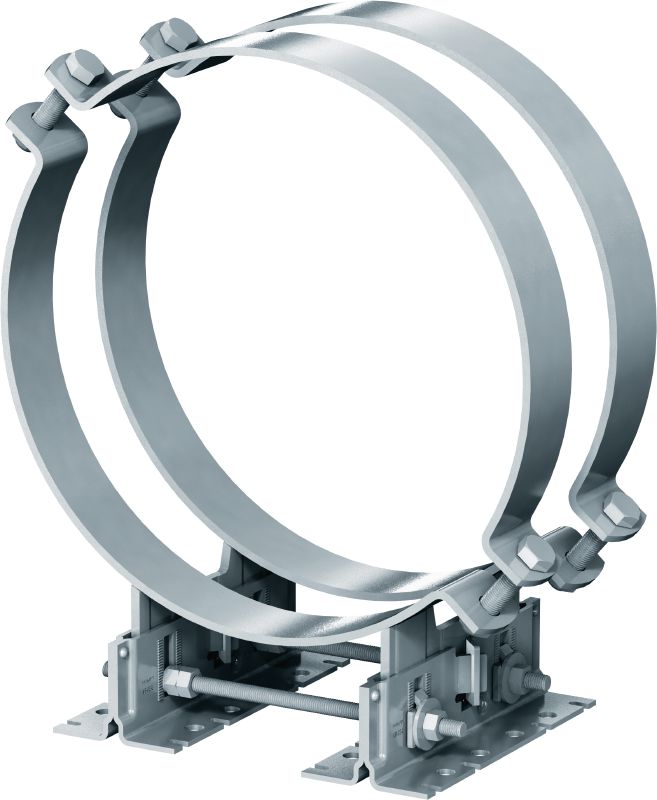

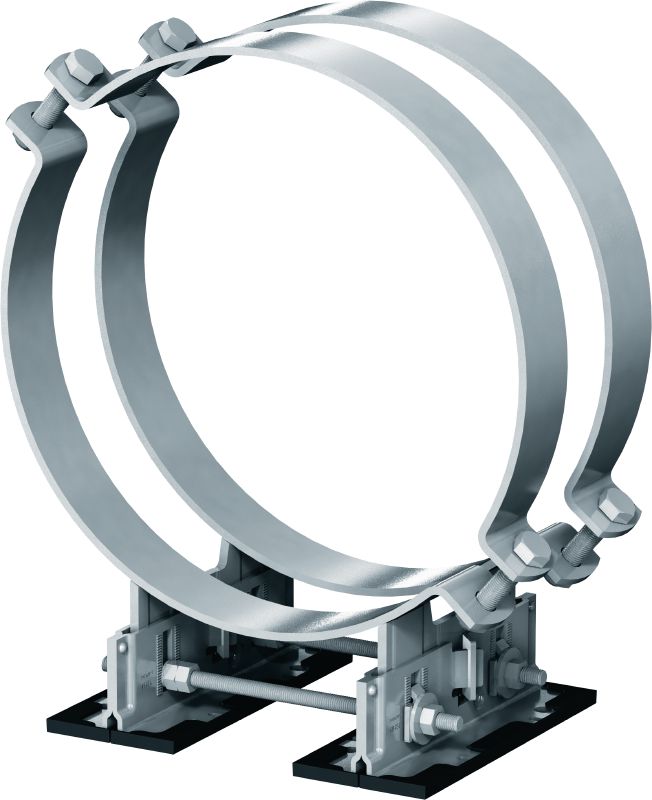

Sabot de tubage MP-PS 4-2

Sabot de tubage à revêtement extérieur (OC) avec réglage de la hauteur et de l'inclinaison pour les applications industrielles lourdes avec des diamètres extérieurs de tuyaux de 217 à 610 mm (8" à 24")

Résistance au feu (Oui/Non): Non
Résistance aux températures: -20 - 300 °C
Composition du matériau: Platine : S280GD / Modif POSMAC-C, Étriers : S235JR - DIN EN 10025, Plaque intermédiaire : S235JR - DIN EN 10025, Plaque coulissante : PA66 + GF30, Boulon : Acier grade 8.8, Écrou : Acier grade 8

Les clients ont également cherché collier lourd, pipe shoes ou sabot de tubage.

Données techniques

Résistance au feu (Oui/Non)

Non

Résistance aux températures

-20 - 300 °C

Composition du matériau

Platine : S280GD / Modif POSMAC-C, Étriers : S235JR - DIN EN 10025, Plaque intermédiaire : S235JR - DIN EN 10025, Plaque coulissante : PA66 + GF30, Boulon : Acier grade 8.8, Écrou : Acier grade 8

Épaisseur du matériau

platine : 4 mm, Plaque intermédiaire : 7 mm, Plaque coulissante : 3 mm, Rondelle dentelée : 4 mm

Finition de surface

Enduit extérieur - GAC

Galvanisation à chaud

Oui

Acier inoxydable

Non

Conditions environnementales

En extérieur, pollution faible à modérée (C3 / C4 - bas)

Type de matériau support

Béton, Acier, Support modulaire

Taille de la clé

19 mm

Couple de serrage pour ajustement en hauteur

50 Nm

Longueur

256 mm

Informations supplémentaires sur le produit

Coefficient de frottement - Plaque coulissante (PA66-GF30) sur une surface en zinc-magnésium : 0,146, Coefficient de frottement - Plaque coulissante (PA66-GF30) sur une surface galvanisée à chaud : 0,129, PA66-GF30 sur Zn : 0,177

Documents

Caractéristiques et applications

Caractéristiques

Polyvalence universelle – utilisez le même système de sabot de tubage pour les supports fixes, coulissants, guidés ou autoportants sur des rails lourds modulaires Hilti, des poutres en acier et du béton
Support logiciel étendu – simplification des calculs avec PROFIS, Hilti FixPoint Calculator, les bibliothèques BIM/CAD et les divers plugins
Données de charge et documentation disponibles – conception conforme à EN13480-3, Eurocode 3 et aux directives MSS-SP58 pour les composants de support de tuyau
Installation plus rapide sur le chantier – ajustez facilement la hauteur et la pente après avoir fixé le sabot de tubage en place
Plage de serrage plus large – adapté à différents types de tuyaux avec ou sans inserts supplémentaires

Applications

Fixation de tuyaux sur des poutres en acier, du béton ou des rails lourds de supportage modulaires Hilti
Installations de tuyauterie dans des installations industrielles terrestres, de production d'énergie, pharmaceutiques, électroniques ou automobiles
Adapté aux températures d'application jusqu'à 300 °C et à une épaisseur d'isolation jusqu'à 220 mm
Recommandé pour l'utilisation à l'intérieur ou à l'extérieur avec une pollution faible à modérée (C3)

Pour les informations relatives à l'approbation ou au certificat, veuillez consulter les articles individuels.
