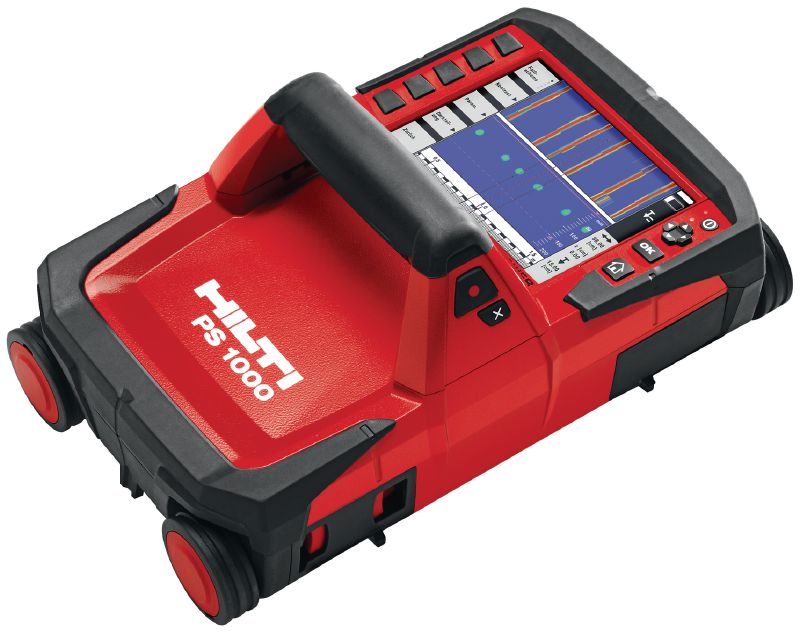

Scanner de béton efficace pour l'analyse structurelle et pour la localisation d'objets enchâssés dans les couches multiples

  • Profondeur de détection max. pour localisation objet: 300 mm
  • Précision de la mesure de profondeur: <100 mm : ±10 mm, >100 mm : ±15 %
  • Précision de la localisation: ±10 mm

Les clients ont également cherché radarPS1000détecteur muraldétecteurs digitaux ou détecteur digital universel.

Données techniques

Profondeur de détection max. pour localisation objet
300 mm 1
Précision de la mesure de profondeur
<100 mm : ±10 mm, >100 mm : ±15 % 2
Précision de la localisation
±10 mm 3
Distance minimale entre deux objets voisins
40 mm
Plage de température de fonctionnement
-10 - 50 °C
Mémoire de données (scanner)
200 balayages
Durée de fonctionnement maximale
4 h
Plage de température d'utilisation
-10 - 50 °C
Poids avec batteries
3 kg
  1. La performance et la précision peuvent varier de façon significative en fonction des conditions de chantier Voir le mode d'emploi
  2. La performance et la précision peuvent varier de façon significative en fonction des conditions de chantier Voir le mode d'emploi
  3. La performance et la précision peuvent varier de façon significative en fonction des conditions de chantier Voir le mode d'emploi

Documents

Caractéristiques et applications

Caractéristiques

  • Permet une visualisation en temps réel de la structure en béton et génère automatiquement des images nettes pour une analyse immédiate sur site
  • Trois modes d'analyse correspondant à des applications spécifiques – détection Quickscan, enregistrement Quickscan et Imagescan

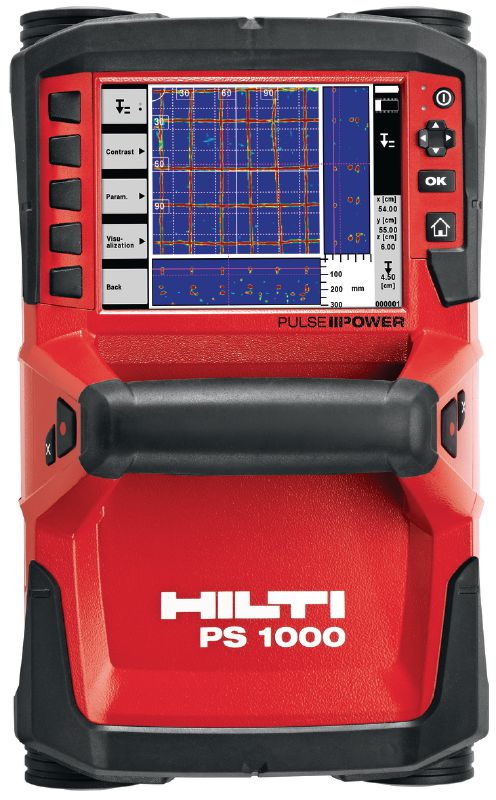

  • Affiche une vue du dessus et des coupes transversale en 2D et 3D de la zone scannée pour la localisation facile d'objets et l'identification des multiples couches
  • Le design compact tout-en-un permet une utilisation facile, de plus, la visualisation inégalée des données signifie que des centaines de mètres carrés de béton peuvent être inspectées en une journée
  • Moniteur puissant permettant l'analyse détaillée des données du scan sur site et logiciel PC pour l'analyse et la documentation ultérieures des données

Applications

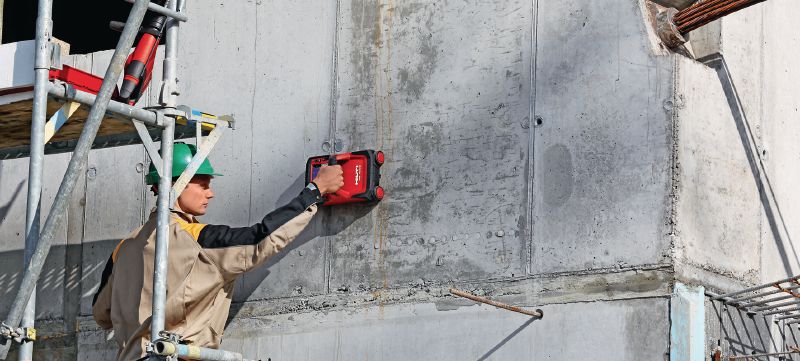

  • Localisation de fers à béton, câbles de précontrainte, conduites métalliques et plastiques, câbles de fibre optique, cavités d’air et bois dans les structures de béton sec jusqu’à 300 mm

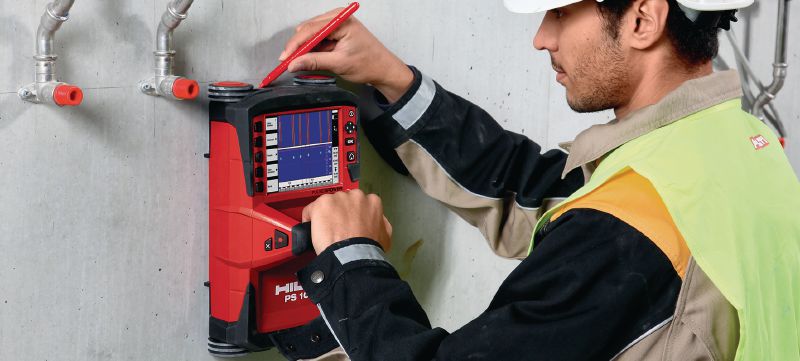

  • Minimise les impacts sur les éléments non-apparents (fers à béton, tuyaux…) lors de pré-percements, de forages, de transpercements, d’ouvertures, de carottages ou de sciages
  • Extension des fers (raccordement de fers d'armature installés a posteriori) dans les structures

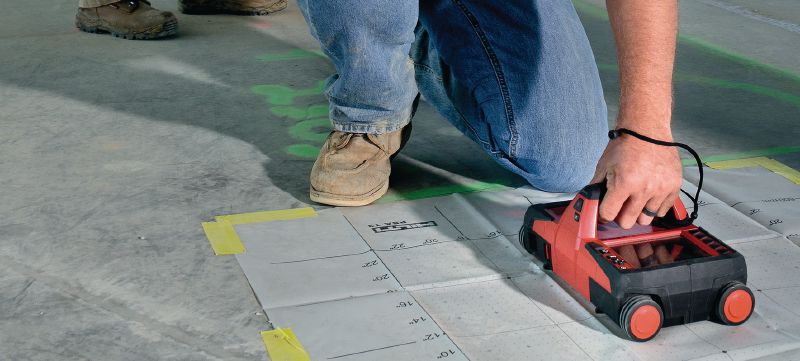

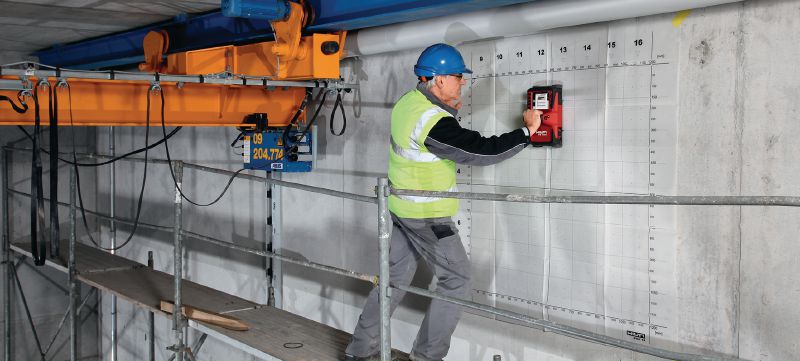

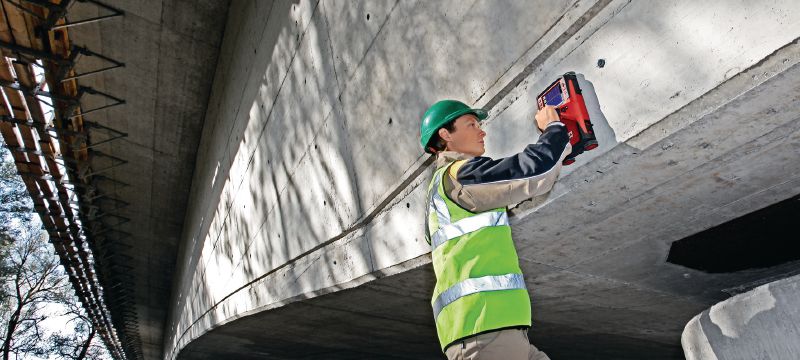

  • Inspection des sols, ponts, dalles, balcons, etc. dans les structures telles que tunnels, ponts et bâtiments
  • Détection des cavités d'air et trous

Pour les informations relatives à l'approbation ou au certificat, veuillez consulter les articles individuels.
