Écrou de rail à verrou rotatif MT-TL Écrou pour la fixation de supports sur les rails de supportage MT

Déplacez le curseur au-dessus de l'image pour l'agrandir.

Cliquez sur l'image pour l'agrandir.

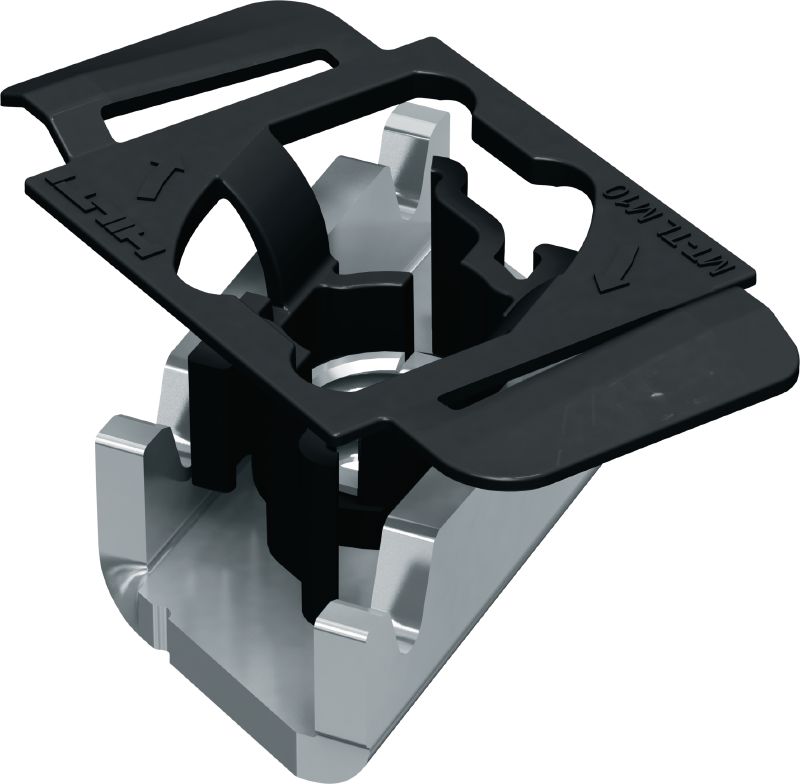

Écrou de rail à verrou rotatif MT-TL

Name: Écrou de rail à verrou rotatif MT-TL
Brand: Hilti
SKU: r12283803

Nouveau produit Commander Découvrir les avantages

Article #r12283803

Écrou pour la fixation de supports sur les rails de supportage MT

Composition du matériau: Acier haute résistance
Finition de surface: Pré-galvanisé – uniquement pour usage intérieur sec
Conditions environnementales: Conditions intérieures sèches (C1) ou intérieur avec condensation temporaire (C2)

Plus de données techniques

Nos clients ont également recherché connecteur, installation, rail ou Connecteur rail

Caractéristiques

Fait partie du système MT Hilti – une solution économique tout-en-un pour pratiquement toutes les structures de support MEP modulaires
Résistance élevée au cisaillement et à l'arrachement grâce à une fixation mécanique plus fiable sur les brides du rail
Installation facile – insertion dans le rail de supportage en poussant et tournant simultanément d'une seule main
Adaptabilité – contrairement au soudage, les verrous rotatifs vous permettent de modifier les ossatures de rails de supportage pendant l'installation et pour les futures exigences MEP
Compatible avec les rails de supportage du système MT – pas besoin de dentelures sur les brides du rail

Applications

Raccordement de tout le matériel compatible aux rails de supportage MT
Assemblage d'ossatures métalliques résistant au cisaillement pour des structures de support MEP à l'aide de rails de supportage MT (version M10 uniquement)
Adapté aux environnements intérieurs secs

Données techniques

Besoin d'informations techinques ?

Ce produit existe en plusieurs versions avec des codes articles et des données techniques spécifiques. Pour accéder aux informations techniques spécifiques à une version, merci de sélectionner la version souhaitée dans le configurateur ci-dessus.

Aller dans le configurateur

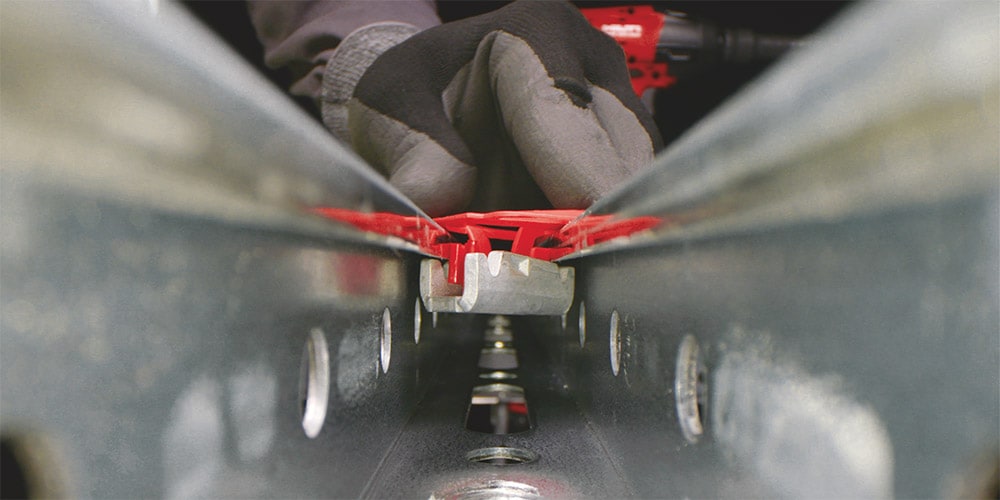

Twist-lock MT connecté à un rail de supportage

Flexibilité, simplicité

Glissement facile à l'intérieur du rail, possibilité de réglage et connexion robuste

Le crantage est souvent présent sur les rails de supportage pour assurer la bonne résistance de la connexion entre un rail et ses composants.

Le système MT a complètement changé cette règle. Avec le Twist-Lock, il est désormais possible d'obtenir une résistance élevée au cisaillement et à l'arrachement sans crantage du rail.

L'installation des composants MT est intuitive et transparente grâce aux connecteurs innovants Twist-Lock qui sont insérés dans le rail d'une seule main par un mouvement de "pousser et tourner".

Avantages de l'assemblage de vos supports modulaires avec le MT-TL

Facile à installer - à insérer dans le rail en le poussant et en le tournant d'une seule main
Facile à positionner - sans le crantage, le Twist-Lock glisse facilement le long du rail
Résistance élevée au cisaillement et à l'arrachement grâce à une fixation mécanique fiable aux brides du rail
Solution économique - simplicité de la conception du mécanisme de connexion

Comment fonctionne le twist-lock

Regardez comment se forme le verrouillage mécanique entre le Twist-Lock MT et le rail de supportage

Lorsque le couple nominal du Twist-Lock est appliqué, ses rainures en forme de V se verrouillent dans les brides du rail, créant un verrouillage mécanique avec 8 points de contact.
Ces points de contact garantissent une capacité de charge de cisaillement élevée.

Le verrouillage du rail et du Twist-Lock est visible à l'œil nu.
Ce nouveau principe de crantage mécanique permet un crantage sur place et un réglage sans faille, unique au Twist-Lock MT.

Installation facile avec le module SI-AT

Le module SI-AT-A22 AT est un petit composant très léger qui se glisse entre la boulonneuse et la batterie. Il traite les données en direct de la boulonneuse SIW 6AT-A22 pour s'assurer que le Twist-Lock MT a été correctement installé.

L'opérateur n'a qu'à indiquer quel Twist-Lock est utilisé - en scannant simplement la boîte avec le lecteur de code-barres intégré au module AT - et l'outil fait le reste. Dès que le module SI-AT s'allume en vert, vous savez que le Twist-Lock a été serré exactement au bon couple.
