Cheville chimique HIT-HY 200-R V3

Name: Cheville chimique HIT-HY 200-R V3
Brand: Hilti
SKU: r11219549

Ultimate

Article #r11219549

Mortier hybride injectable très haute performance disposant des homologations pour les connexions à fers d'armature scellés a postériori et l'ancrage de platine en acier structurel

Logiciel PROFIS: Oui
Clean-Tec: Non
Plage des températures de stockage et de transport: 5 - 25 °C

Plus de données techniques

Nos clients ont également recherché scellement chimique homologation ATE, resine mortier sismique, mortier homologué, mortier scellement fer beton ou mortier fer a beton

Caractéristiques et applications

Caractéristiques

Cheville chimique pratique et polyvalente – aucun nettoyage de trous nécessaire en cas d'utilisation de tiges d'ancrage HIT-Z. Adapté à l'utilisation dans le béton fissuré et non fissuré avec des fers d'armature et toutes les tiges d'ancrage
Optimisée pour les fers d'armature – temps de travail plus long, adapté aux fers d'armature scellés a posteriori et aux températures de matériau support de -10 à +40°C
Fait partie du système SafeSet Hilti – aucun nettoyage de trous supplémentaire requis lors du forage avec les mèches creuses TE-CD ou TE-YD en association avec un aspirateur Hilti
Homologations étendues disponibles – répond aux exigences des homologations les plus strictes ICC-ES et ATE C2 pour les applications sismiques. Homologations ATE pour les conceptions de fers d'armature et d'ancrage avec une durée de vie jusqu'à 100 ans
Profondeur d’implantation optimisée – la résistance supérieure du mortier permet d'obtenir des profondeurs d'implantation plus efficaces et des fers d'armature scellés a posteriori avec des performances supérieures à celles des barres pré-coulées

Applications

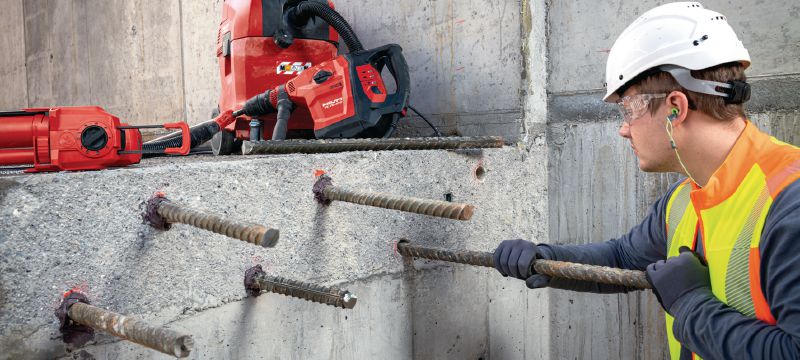

Raccords de béton structurel avec des fers d'armature a posteriori
Fixation de structures en acier non structurel (p. ex. rayonnages, machines, garde-corps, barrières anti-bruit) dans le béton
Ancrage de connexions en acier structurel (p. ex. colonnes et poutres en acier) dans le béton
Renforcement du béton et rééquipement des bâtiments en béton armé, y compris le remplacement des fers d'armature pré-coulés mal placés/manquants par des fers d'armature scellés a posteriori
Raccords de béton conçus pour support rigide et simple

Données techniques

Documents et vidéos

Conseil et assistance

Vos ancrages homologués pendant 100 ans

Résine de scellement HIT-HY 200-R V3

La première résine à séchage rapide pour les scellements de fers d’armature, homologuée pour une durée de vie de 100 ans.

Dans quel cadre une homologation de 100 ans est-elle nécessaire ?

Conformément aux Eurocodes structuraux et plus particulièrement à la norme NF EN 1990, un dimensionnement en vue d’une durée d’utilisation de 100 ans est préconisé pour les structures de catégorie 5 (NF EN1990 - 2.3 Durée d'utilisation de projet - Tableau 2.1). Cette catégorie regroupe les structures monumentales de bâtiments et les ouvrages de Génie Civil.

Ces préconisations représentent un défi lorsque l'on considère que les principales homologations internationales pour les ancrages (ETA) sont basées sur une durée de vie supposée de 50 ans.

Grâce aux nouveaux DEE 330087 (scellement d’armatures) et DEE 332077 (fixation de platines) la qualification des résines de scellement est maintenant possible pour 100 ans. Notons que l’estimation de la durée de vie d’un ancrage chimique tient compte d’un grand nombre de paramètres tels que les performances d’adhérence, le fluage et la durabilité du produit de scellement à long terme.

injection de résine de scellement dans du béton avec la résine HY 200-R V3 et un pistolet d'injection

La résine haute performance la plus sûre du marché

La résine HY200-R V3 est désormais la solution la plus sûre pour allier performance et respect de l’environnement

Nos résines chimiques haute performance sont les premières certifiées FDES sur le marché luxembourgeois. Grâce à cette certification, nous pouvons vous fournir une transparence total sur l'empreinte carbone de nos produits : de l'approvisionnement à l'installation

De plus, la HY 200-R V3 est la résine haute performance la plus sûre du marché en matière de risques. Combinez-la avec notre système SafeSet 2.0 pour atteindre une sécurité et une productivité ultime lors des installations de fers à béton.

Premières résines sur le marché avec une qualification 100 ans

Sur la base du dernier document d'évaluation européen, chez Hilti nous avons été les premiers à qualifier une résine de scellement à injection pour dimensionner des ancrages et des scellements d'armatures rapportées en tenant compte d’une durée de vie de 100 ans.

Après la HIT-RE 500 V3 (aujourd’hui en version 4 encore plus performante), première résine sur le marché à obtenir l'homologation 100 ans avec les ETE 16/0143 et ETA-20/0125, c'est au tour de la HIT-HY 200-R V3 de décrocher cette qualification.

Avec l’ETE-20/0318, elle devient la première résine à séchage rapide sur le marché à être homologuée pour une durée d’utilisation de 100 ans. Homologuée pour les fers HA8 à HA32, la résine HIT-HY 200-R V3 est entièrement durcie et prête à être chargée en 1 heure (température >20°C) après l'installation.

Dans les grands projets de Génie Civil où la productivité est essentielle, c'est un avantage significatif par rapport aux produits d'ancrage chimiques à base d'époxy dont le durcissement peut prendre 8 heures ou plus.

Les vérifications de ces ancrages et des scellements de fers d’armature s’effectuent rapidement et facilement, en tenant compte des normes et réglementations en vigueur (SN EN 1992-4, SN EN 1992-1-1), au moyen de nos logiciels gratuits PROFIS Engineering et PROFIS Rebar.

Un système complet

Logiciels de dimensionnement

Vérifiez vos ancrages et scellements d'amatures rapportées à l'aide de nos logiciels PROFIS.

Plus d'information sur PROFIS Engineering Plus d'information sur PROFIS Rebar

Système SafeSet

Découvrez notre méthode de pose entièrement homologuée qui permet d’augmenter la sécurité de vos ancrages, en limitant les facteurs d'erreur liés à la pose, et de gagner en productivité.

En savoir plus sur SafeSet
